轩辕黄帝是我国上古神君，也是中华民族的祖先，与炎帝并称，以之为名的声卡究竟是什么实力呢？近期PConline评测室对乐之邦 轩辕2496进行了评测。

一：产品总览

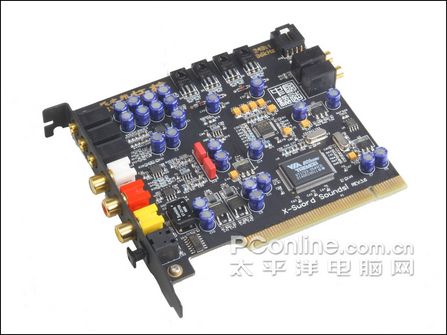

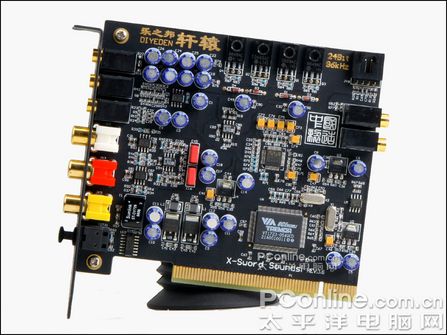

　　乐之邦 轩辕2496声卡是北京乐之邦电子有限公司（DIYEDEN）研制的面向多媒体、游戏以及家庭娱乐领域的PCI声卡。声卡采用了VIA Vinyl Envy音频控制芯片系列中的Tremor PCI音频控制器，配合DIYEDEN精密的电路设计，使产品拥有高水平的音频保真度和系列最佳特性。

　　集成独立耳机放大器是乐之邦 轩辕2496的一大特色，使用高级运算放大器OP275进行电压放大，发烧级中功率三极管日立D669/B649组成甲类推动级，可以良好推动30---300欧姆的耳机。声卡搭配强大的控制软件，与优质的AV音响系统连接时，可以让您领略到震撼的DVD电影音效和高清晰、高保真的音乐。

　　乐之邦 轩辕2496做工相当出色，采用的VIA Vinyl Tremor PCI Audio Controller，由于该芯片本就面向于数码音乐欣赏、游戏（支持D3D、A3D、EAX和EAX2.0）以及电影音频回放（支持DTS、AC3数码音频格式），因此该声卡设计目标是成为Hi-Fi水准的高保真PC声卡，令PC的音频晋升至Hi-Fi级。

　　乐之邦 轩辕2496具备最高24bit/192Khz的数字音频格式输出，可以完美传输PCM编码的S/PDIF和AC-3、DTS环绕数字音频格式信号；模拟音频则可以提供最高24bit/96KHz的信号回放，动态范围与信噪比指标均达到108dB。

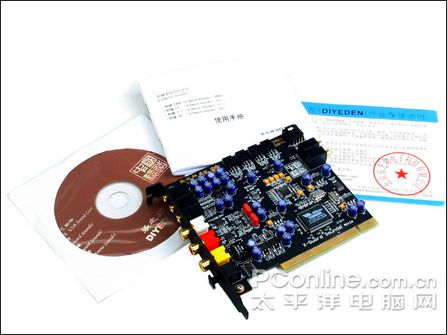

　　乐之邦 轩辕2496具有相当完善的做工，值得一题的是声卡各接口都有中文说明，使用的时候方便明了。

　　此外声卡还提供了完善的软件支持，并可以提供1年的售后保障。产品说明书也相当详尽，对初学（出血）者有不小的帮助。

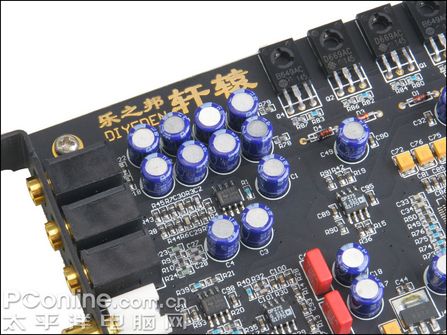

　　乐之邦 轩辕2496的一大特点是内建了高素质的耳机放大器，附带独立耳机输出接口。

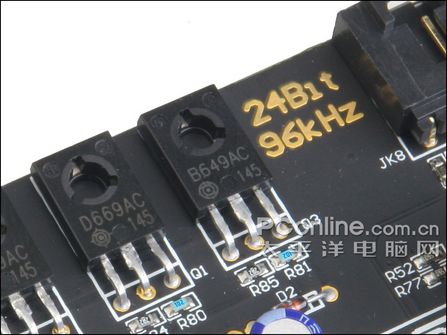

　　优质的元件也是优秀音质的保证，放大电路中采用了日立发烧级中功率三极管D669/B649。

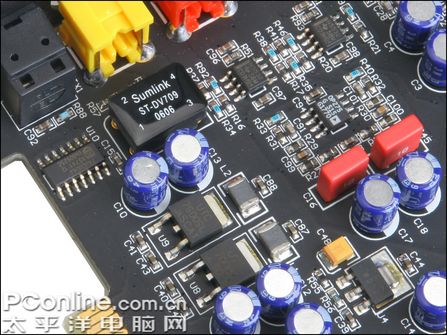

　　声卡模拟输入输出部分供电采用了对称电源设计，并经过线性稳压处理，隔离了PCI接口的供电高纹波、杂脉冲干扰的隐患。

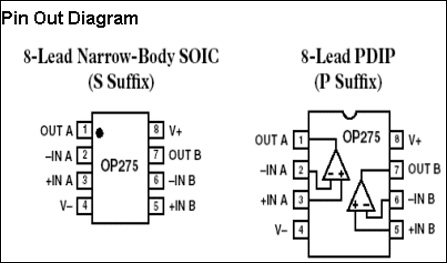

　　运放电路是否优秀是影响音质的关键之一，乐之邦 轩辕2496的模拟输出部分采用了品质优秀的OP275。

技术指标

-3dB Bandwidth  　　　 9MHz
Slew Rate　　　　　　  22V/µs
Vos　　　　　　　　  　1mV
Ib　　　　　　　　　　 100nA
Input Noise (nV/rtHz)　6nV/rtHz
Vcc-Vee Supply (V)　　 9 to 44
Iq per Amplifier (max) 2.5mA
# OpAmps per Pkg　　 　2
Operating Temp Range   -40 to +85
Packages　　　　　　   DIP, SOIC

　　OP275具有出色的声波特性：输入噪音比率6nV/rtHz、转换率高达22 V/µs，并且对供电电流的需求不高，仅为5mA。

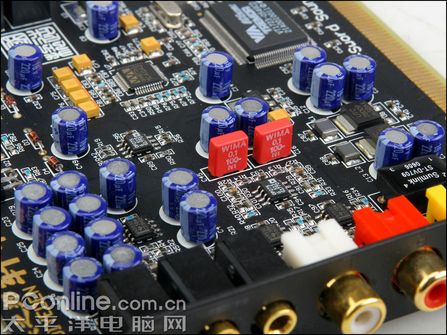

　　运放电路做工品质相当不错，作为一款千元内的声卡，已经比较难得。

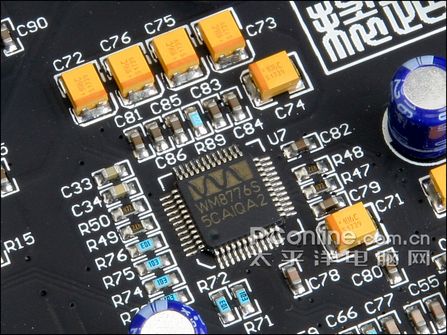

由于没有采用独立的DAC和ADC，Codec的性能就很关键了

　　WM8776是一种高性能的立体声音频编码解码器（Codec），采用48引脚TQFP封装，带有五个声道的输入选择器。 WM8776 可完美应用于家庭高保真音响、DVD－RW和其它视听设备的环绕音处理应用。该产品应用了一个立体声24位多比特Sigma Delta ADC，并使用了5声道立体声输入混频器。每个ADC声道均可通过自动电平控制来进行可编程的增益控制。可支持16－32位的数字音频输出字长和32kHz－96kHz的采样速率。

　　该产品中使用了一个24位立体声多比特Sigma Delta DAC，数字音频输入字长为16－32位，采样速率为32kHz－192kHz。该DAC拥有输入混频器，可以将外部模拟信号与DAC信号进行混合。

WM8776全面支持独立的ADC和DAC采样速率。音频数据接口可支持I2S、 左调整、右调整和DSP格式。

主要规格：
DAC信噪比为108dB （‘A’ weighted @ 48kHz）
ADC信噪比为102dB （‘A’ weighted @ 48kHz）
DAC采样频率：32kHz – 192kHz
ADC采样频率：32kHz – 96kHz

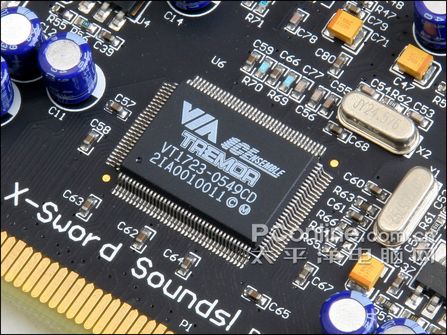

　　主芯片采用了VIA Vinyl Tremor PCI 音频控制器(由于没有遵循AC97规范设计，因此绕过了SRC问题)，该芯片广泛应用于创新以外的高品质声卡上，具有相当优秀的参数性能。芯片面向于多媒体声卡，因此命名也没有采用“Envy”字样。虽然如此，声卡同样具有优秀的性能指标，具备最高24-bit精度/96kHz采样率的数字输入输出处理能力以及20-bit精度/48kHz采样率的模拟输入输出处理能力；具备bit级精确传输精度并能提供六声道输出以及两声道输入。

　　声卡采用了双晶振电路设计，与Tremor配合绕过了SRC（Sample Rate Convert--采样频率转换）带来的音质问题。

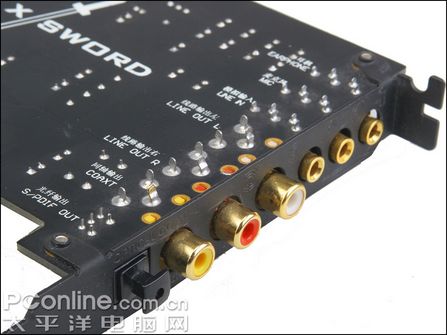

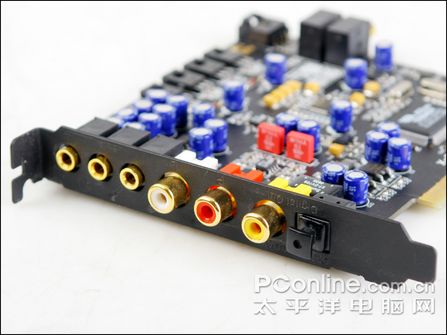

　　乐之邦 轩辕2496的模拟和数字同轴输出接口都采用了RCA接口，可以将声音输出至外部放大器。

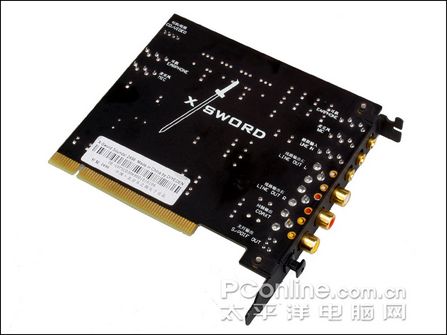

　　安装声卡后，背面超上，因此我们认为将接口的中文说明置于背面是很人性化的设计。

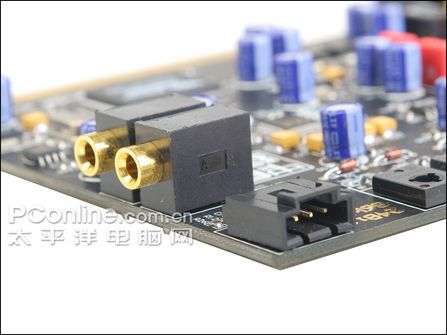

　　为了方便用户使用前置耳机/麦克风接口，声卡还配置了专用的内部接口，如果采用高品质对录线可以保证前置接口的音质。

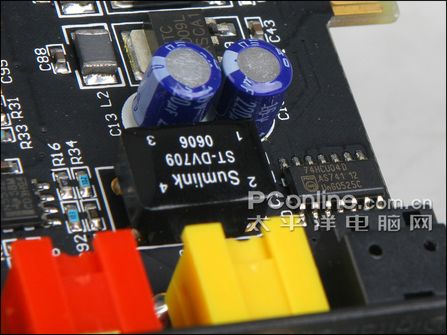

　　如果您不满意同轴数字信号的品质，声卡还提供了光纤接口，能够输出纯净的S/PDIF和AC3、DTS数码信号。

乐之邦 轩辕2496主要规格参数：

　24Bit高质量的D/A及A/D转换器
符合32bit PCI 2.2接口规格，并支持Bus Mastering 模式
2声道RCA模拟输出，最高达24Bit/96kHz
2个耳机输出(3.5mm接口)
1个信号输入 Line-In (3.5mm接口)
2个麦克风输入 Mic-In (3.5mm接口)
1个S/PDIF光纤输出，最高24Bit/96kHz
1个S/PDIF RCA同轴输出，最高24Bit/96kHz
1个4PIN插针式CD/VIDEO输入
支持Microsoft DirectSound 3D HW (硬件加速)

产品典型参数：
模拟输出
   频率响应（20Hz～20KHz）：±0.5dB
   信噪比（A计权）： 108dB
   动态范围： 108dB
   总谐波失真：0.001％
数字输出
   频率响应（20Hz～20KHz）：±0dB
   信噪比（A计权）： 140dB
   动态范围： 140dB
   总谐波失真：0.00001%
系统需求：
Windows XP、2000、ME及98S操作系统
Intel Pentium III或AMD K6 III 600或更高速的处理器
256MB系统内存
DirectX 8.1以上之版本
彩色显示系统
CD-ROM光驱 / DVD-ROM光驱 (供播放DVD)
100MB之硬盘空间
PCI插槽(PCI Ver 2.1以上)
2声道喇叭或立体声耳机  Microsoft Windows 98SE/ ME/ 2000/ XP操作系统



三：RightMark Audio Analyzer 5.5评测数据

　　RMAA即rightmark audio analyzer，是由俄罗斯硬件资讯网站IXBT.com开发的音频硬件测试软件。Rev提升至5.5后还是能提供比较客观的数据依据的。我们对产品的耳放进行了测试，从声卡规格制定了两项测试，每次测试重复三遍以减小误差。由于软件限制，精度设置我们仅采用了16bit的方案。

　　测试中我们采用了禾信数码提供的优质对录线以尽可能降低测试瓶颈。而声卡曲线图经过整理会在近期释出。

1. Sampling mode:16-bit, 44 kHz

Testing chain: External loopback (line-out - line-in)
Sampling mode: 16-bit, 44 kHz

Envy24 Family Audio (WDM)-TB

Summary

Frequency response (from 40 Hz to 15 kHz), dB:	+0.03, -0.30	Very good
Noise level, dB (A):	-92.5	Very good
Dynamic range, dB (A):	92.0	Very good
THD, %:	0.0034	Very good
IMD + Noise, %:	0.0082	Very good
Stereo crosstalk, dB:	-91.4	Excellent
IMD at 10 kHz, %:	0.011	Very good



General performance:Very Good

频率响应（Frequency response）：

　　频率响应是指音响设备对于不同频率成分的波形信号的还原特性。

Frequency range	Response
From 20 Hz to 20 kHz, dB	-0.60, +0.03
From 40 Hz to 15 kHz, dB	-0.30, +0.03

本底噪声（Noise level + interference）：

　　本底噪音指硬件本身的原因而给输出信号中增添的多余信号，与音响系统的电路设计与布线结果、抗干扰能力、以及前后级隔离度等都有直接关系，可以说是声卡的纯净度，说明声卡是否影响到声音的纯度。

Parameter	Left	Right
RMS power, dB:	-90.8	-90.7
RMS power (A-weighted), dB:	-92.5	-92.4
Peak level, dB FS:	-76.9	-76.8
DC offset, %:	-0.00	-0.00

动态范围（Dynamic range）：

　　动态范围表示的是最大不失真信号与噪声值的比例，此处的噪声指的是没有信号输出时的噪声值。对于声卡来说，它是音频信号最强部分与最微弱部分之间的电平差，越大越好。

Parameter	Left	Right
Dynamic range, dB:	+90.6	+90.4
Dynamic range (A-weighted), dB:	+92.3	+92.0
DC offset, %:	-0.00	-0.00

总谐波失真+噪声（THD + noise）:

　　简称THD，在音响中是一项很重要要参数。在了解THD之前需要了解一下谐波失真（Harmonic Distortion），谐波失真用来表示测试非线性失真（Nonlinear Distortion）的结果，谐波失真并不一定都不好，如电子管的音色温暖，就是谐波失真的原因。

Parameter	Left	Right
THD, %:	0.0041	0.0034
THD + Noise, %:	0.0073	0.0070
THD + Noise (A-weighted), %:	0.0073	0.0068

互调失真（Intermodulation Distortion）:

　　互调失真（Intermodulation Distortion）是一种测量非线性失真的方法。互调失真是来自于两个频率F1与F2在F1+F2与F1-F2所产生的谐波，这些谐波彼此之间又能继续组合出和、差的频率。

Parameter	Left	Right
IMD + Noise, %:	0.0083	0.0082
IMD + Noise (A-weighted), %:	0.0067	0.0068

立体声分离度（Stereo crosstalk）

　　这一项是用来检测声卡左（右）声道的声音，漏到右（左）声道的情况。

Parameter	L <- R	L -> R
Crosstalk at 100 Hz, dB:	-91	-91
Crosstalk at 1 kHz, dB:	-90	-90
Crosstalk at 10 kHz, dB:	-73	-76

5K、10K、15K频率下IMD (swept tones) 互调失真

Parameter	Left	Right
IMD + Noise at 5 kHz, %:	0.0104	0.0104
IMD + Noise at 10 kHz, %:	0.0104	0.0105
IMD + Noise at 15 kHz, %:	0.0107	0.0107

This report was generated by RightMark Audio Analyzer 5.5

　　测试小节：

　　从测试结果看，关键的总谐波失真与互调失真表现良好，显示出声卡在层次感与解析力上将会有不错的表现。此外串音方面的成绩相当理想，获得了Excellent评定，相当不错（注测试API采用的是DX9）。



2. Sampling mode:16-bit, 48 kHz （参数说明请参考上一页，初学者可以用新窗口打开）

Testing chain: External loopback (line-out - line-in)
Sampling mode: 16-bit, 48 kHz

Envy24 Family Audio (WDM)-TC

Summary

Frequency response (from 40 Hz to 15 kHz), dB:	+0.03, -0.30	Very good
Noise level, dB (A):	-96.8	Excellent
Dynamic range, dB (A):	90.7	Very good
THD, %:	0.0051	Very good
IMD + Noise, %:	0.013	Good
Stereo crosstalk, dB:	-93.4	Excellent
IMD at 10 kHz, %:	0.014	Good



General performance:Very Good

Frequency response

Frequency range	Response
From 20 Hz to 20 kHz, dB	-0.75, +0.03
From 40 Hz to 15 kHz, dB	-0.30, +0.03

Noise level

Parameter	Left	Right
RMS power, dB:	-92.9	-92.8
RMS power (A-weighted), dB:	-96.8	-96.5
Peak level, dB FS:	-79.7	-79.7
DC offset, %:	-0.00	-0.00

Dynamic range

Parameter	Left	Right
Dynamic range, dB:	+89.7	+89.5
Dynamic range (A-weighted), dB:	+90.9	+90.7
DC offset, %:	-0.00	-0.00

THD + Noise (at -3 dB FS)

Parameter	Left	Right
THD, %:	0.0054	0.0051
THD + Noise, %:	0.0120	0.0119
THD + Noise (A-weighted), %:	0.0101	0.0099

Intermodulation distortion

Parameter	Left	Right
IMD + Noise, %:	0.0128	0.0128
IMD + Noise (A-weighted), %:	0.0108	0.0108

Stereo crosstalk

Parameter	L <- R	L -> R
Crosstalk at 100 Hz, dB:	-93	-94
Crosstalk at 1 kHz, dB:	-91	-92
Crosstalk at 10 kHz, dB:	-76	-80

IMD (swept tones)

Parameter	Left	Right
IMD + Noise at 5 kHz, %:	0.0141	0.0137
IMD + Noise at 10 kHz, %:	0.0138	0.0137
IMD + Noise at 15 kHz, %:	0.0137	0.0139

This report was generated by RightMark Audio Analyzer 5.5

　　测试小节：

　　进入到48KHz采样率后，声卡的成绩显示更为优秀一些，从总谐波失真和互调失真的成绩看，声卡的确是绕过了SRC（Sample Rate Convert--采样频率转换）问题，双晶振设计的确相当有效。不过实际上VIA的Tremor并没有按照AC97标准设计，因此这个结果并不会令人感到太大的意外。感兴趣的朋友不妨多对比以下44.1kHz与48kHz采样率下的成绩。

　　总结：

　　由于采用了不同的放大电路，因此瓶颈可能出在输入运放上，并且这项测试仅仅是耳放输出接口的测试，数字以及RCA标准接口输出的音质表现限于篇幅与硬件制约我们没有进行测试。而为了进一步获得产品的真实实力表现，我们还进行了主观试听。总的来说，客观测试部分已经比较客观的反映了声卡的做工水准，独特的双晶振设计令声卡在44kHz与48kHz下的成绩都相当不错。宣传的避开SRC影响的独特电路设计得以客观体现。



四：PConline评测室总结：

　　为了体验声卡耳放的真实水平，我们进行了主观印象评测，由于主观因素比较令人无奈，我们的试听也仅作参考。

　　测试中我们采用了禾信数码提供的AKG K271S，AKG K271S是一款获得2003年度TEC（TECHNICAL EXCELLENCE&CREATIVITY AWARDS）辅助器材奖的监听耳机。

类型：动圈封闭式
阻抗：55欧
频响：16~28000HZ（-10dB）
灵敏度：91dB/1mW
总谐波失真<0.3%
承受功率：200mW
引线：3米99.99%纯度OFC导线，MINI XLR插头
重量：240g(不含线)
附件：6.35/3.5镀金转接头

　　而试听音乐方面我们此次采用了《Jackson History DiscII》第三首《Stranger In Moscow》、蔡琴《你的眼神》、B&W试音碟Track01、Track03。都采用Exact Audio Copy进行抓轨试听以削减光驱的瓶颈。而DVD音效测试我们采用了《达芬奇密码》D9版进行DTS音效试听。

　　乐之邦 轩辕2496的试听给人印象深刻，《Jackson History DiscII》中开场前的落雨声、B&W试音碟Track01中的鸟鸣声给人临场感十足的试听感受。B&W试音碟Track03我们主要着重于弦乐与钢琴声的试听，由于使用的是低阻抗的AKG K271S，乐之邦 轩辕2496的表现依然相当出色，细节表现细腻，声音充实有力，钢琴声清脆悦耳。得益于AKG一贯的优秀音场表现，大提琴的弦音立体感十足，有如亲临现场。而人声方面，杰克逊曲末的嘶吼与蔡琴的温柔的声线得到了优秀的演绎，声卡表现出了收放自如的品质。笔者一向比较注重音场以及声音定位，在《达芬奇密码》DTS音效测试中，男女主角与教授在英国降落后警察在机库包围众人的场景中，声音定位相当准确。警车入场，教授走下飞机的脚步声以及警察与教授的对话几乎闭上眼都能听声辨位。

　　当然声卡表现并不是真正完美无缺的，事实上人对声音回放的追求几乎是无止境的。因此我们或多或少感受到了一些解析度的问题，这与音场表现并不冲突，就像视频中清晰度与色彩还原之间的区别。当然也包含了一定的人为主观因素。笔者个人喜好偏冷的声音，因此经过耳放加工的声音的确有点偏暖了，声音厚度适中但是密度依然不及真正的Hi-Fi。当然拿不足千元的声卡与光音源都上4K的Hi-Fi CD专用播放机（依然不是最好的）进行对比实在有些过于苛刻。总体来说，声卡的品质还是值得肯定的。

　　该声卡上市价格为880元，可以说是国内品牌中较贵的产品了，不过无论是客观还是主观，声卡的品质都得到了肯定。我们认为这个售价相对来说偏贵了一些。而如果要组建HTPC或者多媒体台式机娱乐系统，这款声卡还是能够很好胜任的。最后，感谢禾信数码向我们提供的试用器材。让我们体验到了国产高端声卡的真正实力。
