泡泡网音频频道12月30日 前两天，乐之邦爆发式的一口气推出了20款声卡，让业内很多人士为之震惊。而如此多的新品，也能让人体会到乐之邦的坚定决心。今日，我们从乐之邦收到了其中的三款，率先放出图秀给大家欣赏一下！

    20款声卡的相关信息，请参见文章《狂推20款新品！乐之邦 轩辕Ⅱ大爆发》



一块PCI主卡

一块7.1模拟子卡

一块数字子卡

    而从相关资料来看，我们拿到的这三款声卡分别为：轩辕Ⅱ Pro-HD PCI（主卡）、轩辕Ⅱ Component 7.1（7.1声道模拟子卡）和轩辕Ⅱ Component Digital（数字子卡）。

    注：主卡与子卡之间靠一40针接口相连。

    别的暂时先不看，仅从卡的做工与线路布局来看，此次推出的轩辕Ⅱ要比之前的莫邪Ⅱ好上不少。而且，越来越有大厂的风范了。不过，相关的附件很少（仅一条数据线）。估计，我们目前拿到的还只是样卡，而不是最终的零售版本。下面，我们一一来简单看一下这三块声卡。

● 轩辕Ⅱ Pro-HD PCI

    轩辕Ⅱ Pro-HD PCI的主芯片是VIA出品的VT1724 Envy24 HT-S，其最高支持24Bit/192kHz采样率的模拟回放和数字音频输出。而这，也是本卡最为出色的一点之一。

    而主芯片的旁边，则是一颗XC95144XL芯片。它是Xilinx公司生产的低功耗CPLD器件，其性能高，适用于非易失性可编程解决方案以及灵活而先进的逻辑系统设计。

    再来看看Codec，轩辕Ⅱ Pro-HD PCI使用的是高性能的WM8776，这在乐之邦之前的不少产品中多次出现。它是由Wolfsonmicro出品的，其采用48引脚TQFP封装。据悉，它输出信噪比达到了108dB，而输入信噪比为102dB。

● Wolfson WM8776 Codec。并非一般的AC'97 Codec，支持32-192kHz输出

    * Audio Performance
    * 108dB SNR (‘A’ weighted @ 48kHz) DAC
    * 102dB SNR (‘A’ weighted @ 48kHz) ADC
    * DAC Sampling Frequency: 32kHz – 192kHz
    * ADC Sampling Frequency: 32kHz – 96kHz
    * Five Stereo ADC Inputs with Analogue Gain Adjust from +24dB to –21dB in 0.5dB Steps
    * Programmable Limiter or Automatic Level Control (ALC)
    * Stereo DAC with Independent Analogue and Digital Volume Controls
    * Stereo Headphone and Line Output
    * 3-Wire SPI Compatible or 2-Wire Software Serial Control Interface
    * Master or Slave Clocking Mode
    * Programmable Audio Data Interface Modes
    * I2S, Left, Right Justified or DSP
    * 16/20/24/32 bit Word Lengths
    * Analogue Bypass Path Feature
    * Selectable AUX Input to the Volume Controls
    * 2.7V to 5.5V Analogue, 2.7V to 3.6V Digital Supply Operation

    另外，它的DAC芯片CS4398，它具备高达120dB的动态范围/107dBTHD+N，24bit的采样精度，采样率规格最高可达192kHz，芯片采用TSSOP封装。这颗IC常见于SACD/DVD-Audio播放机、A/V功放、混合型控制台等专业器材中，应用面体现了产品的规格及性能优势。而运放它有两种，一种为NJM2068，另外一种为JRC4558。

    另外要提一下的是，轩辕Ⅱ Pro-HD PCI的接口很丰富，其中包括RCA线路输出、RCA线路输入、6.25麦克风输入、6.25耳机输出、IMMDAI接口等。

● 轩辕Ⅱ Component 7.1

    我们再来看两款子卡，其中轩辕Ⅱ Component 7.1是一款7.1声道子卡，其DAC采用了CS4382。这是一颗8通道 114dB SNR DAC芯片，支持24Bit/192kHz音频流。

    CS4392是一种完善的立体声数字至模拟（D/A）转换系统，包括数字插补、5阶Delta-Sigma D/A 转换、数字去重(de-emphasis)、音量控制、声道混合和模拟滤波功能。这种结构的优势在于：理想的差分线性，基于电阻器与错码相匹配的高保真机制，随时间和温度变化不会产生线性漂移，同时有很高的耐时钟抖动性。

    CS4392可接受采样频率在4kHz至192kHz之间的PCM（脉冲编码调制）数据和直接数字流编码（DSD）音频数据，并具有可选择的数字滤波器，同时它的功耗非常低。它功耗很低，并且可以在较大的电压范围内工作。CS4391A的这些特性使其成为DVD机、SACD机、音频/视频接收机、CD和专业音响系统的理想芯片。CS4392与CS4391A的引脚和寄存器兼容，使升级非常简便易行。

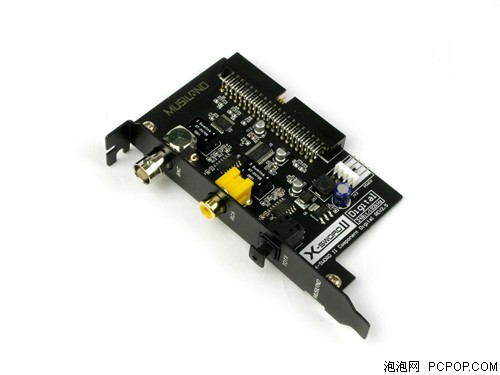

● 轩辕Ⅱ Component Digital

    再看数字子卡轩辕Ⅱ Component Digital采用了CS8406专业S/PDIF发射芯片。CS8406是一种数字音频发射器，可支持192kHz，并满足下一代音频格式，例如DVD-Audio的需要。它可使消费及专业音频产品在192kHz S/PDIF和AES/EBU之间进行数据转换。同时，CS8406可接收和编码音频和数字数据，再经过多路复用和编码后，将其传送至电缆/光纤接口处。它灵活的三线串行数字输入端口、片内通道状态和用户字节缓冲存储器，无需外置存储，即可提供整个数据块的更新。另外，，CS8406还内置了低形变、低阻值的差分电路驱动，允许在跨度更大电缆端的传输。

    CS8406完全符合EIAJ, IEC, S/PDIF和AES标准。它是消费及专业应用的理想选择，例如：DVD-Audio播放机、数字音频/视频接收机、DVD录像机、数字摄像机(PVR)、数字混音台、效果处理器和车载音响系统。

    其它方面，轩辕Ⅱ Component Digital支持MMDI扩展总线，具备RCA、BNC、光纤S/PDIF输出接口。支持MMDI、PCM、Dolby digital、DTS数字编码输出，支持Dolby Digital Live编码输出。



---



    从产品的规格以及做工来看，可以说乐之邦这次推出的轩辕Ⅱ是呕心沥血之作。而由于刚刚拿到，我们只得先为大家展示其最主要的部分。至于其性能如何，请大家耐心等待我们的测试报告。
