乐之邦音频实验室（MUSILAND Audio Labs）发布MULINK V2接口标准。MULINK V2将使用Lattice的ICE40系列FPGA编程实现，完成整个“编码->发射”或者“接收->解码”的全套物理和时序协议。

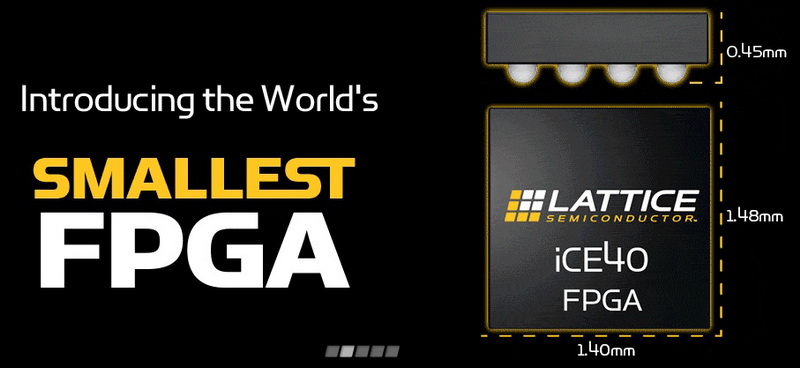

ICE40系列FPGA支持标准的LVDS高速电流传输电气协议，因此，MULINK V2在LVDS电气协议下进行信号传输，将提供更高的数据带宽和更低的信号抖动。

ICE40系列是40纳米工艺制程的FPGA，具有超低功耗特性，在面向手持类的音频设备中，超低功耗，便可以提供超长的续航时间。由于FPGA的供电可以独立关断，这也方便在手持音频设备中，独立对数字输出电路进行彻底关断，从而延长播放时间。

得益于传输带宽的提高，和信号抖动的降低，MULINK V2接口除了支持先前的32Bit/384kHz立体声规格的音频信号传输外，还将支持24Bit/192kHz高达10声道的无压缩数据传输，并实现DSD 64和DSD 128数字音频流的传输。

FPGA内部设计的灵活性，使得MULINK V2发射端，在连接MULINK V1接收接口的时候，将依然使用MULINK第一代的LVCOMS电气协议；而在连接MULINK V2接收接口的时候，将自动使用LVDS高速电流传输电气协议。

MULINK V2接口将陆续使用在乐之邦以后的新产品中（声卡、音箱、功放、解码器、音频播放器等），替代MULINK V1接口，为用户提供更加完善的功能和更高品质的声音。
